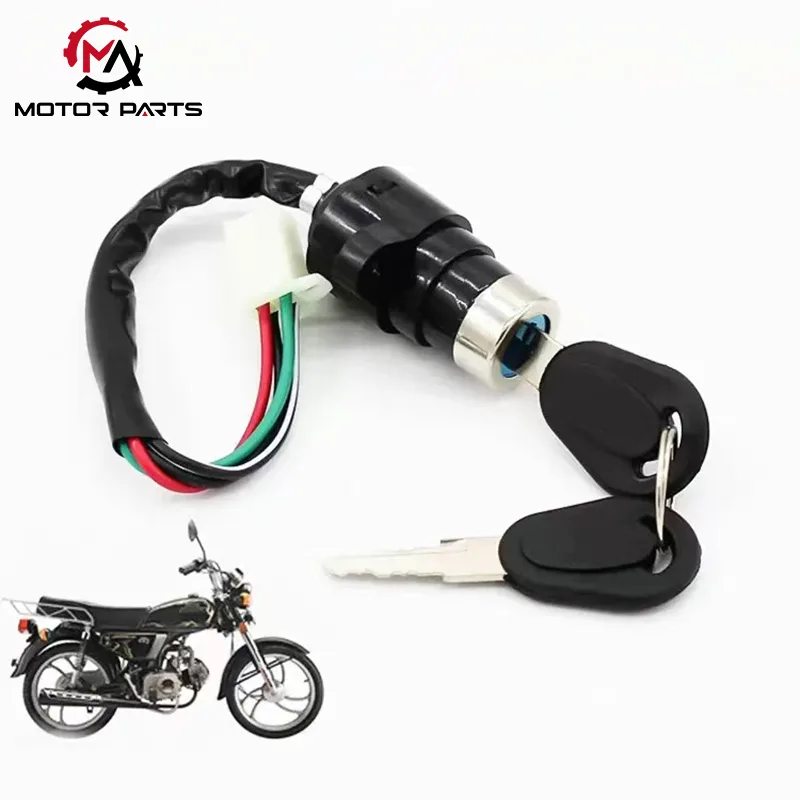

Замок запалювання мотоцикла JH70

Цей високоякісний вимикач запалювання мотоцикла JH70 від фабрики Max Trading є основним компонентом, який контролює всю електричну схему автомобіля та запуск/зупинку двигуна. Конструкція перемикача та логіка роботи базуються на основному принципі «механічний зв’язок + перемикання ланцюга».

Компоненти структури:

1. Механічний циліндр замка

Корпус замка вимикача запалювання мотоцикла JH70 виготовлений із литого під тиском цинкового сплаву або алюмінієвого сплаву в поєднанні з високоточним мідним циліндром замка та оригінальним заводським ексклюзивним ключем. Він має прецизійний тумблерний механізм, який дозволяє точно обертати лише оригінальний заводський ключ, одночасно забезпечуючи контроль запуску та захист від крадіжки.

Деякі моделі також оснащені тягою з блокуванням керма; коли він перемикається в заблоковане положення, він надійно фіксує кермо, ще більше підвищуючи безпеку автомобіля під час паркування.

2. Електричний контактний модуль

Циліндр замка містить контактну групу з високочистої міді з кількістю та положенням контактів, які точно відповідають вимогам увімкнення/вимкнення схеми для кожного положення. Контактна поверхня проходить професійну антиокислювальну обробку, щоб ефективно протистояти окисленню та корозії, забезпечуючи тривалу стабільну провідність і створюючи надійний захисний бар’єр для всієї електричної системи автомобіля.

3. Монтажний термінал

Задня частина вимикача запалювання мотоцикла JH70 обладнана 3-6 клемними колодками, що підключаються до джерела живлення, системи запалювання, ланцюга освітлення та інших основних ланцюгів. Зручна вставна конструкція значно підвищує ефективність перевірки та обслуговування ланцюга.

Принцип роботи

Коли ключ вставляється в циліндр замка та повертається, циліндр замка за допомогою точного механізму зачеплення забезпечує синхронне переміщення внутрішнього контактного блоку, тим самим контролюючи стан увімкнення/вимкнення всього електричного кола автомобіля. Конкретний робочий процес полягає в наступному:

ON Position (положення увімкнення)

При повороті ключа в положення ON механізм з’єднання циліндра замка з’єднує контактну групу з джерелом живлення, системою запалювання та ланцюгом освітлення. У цей час загоряється електронна панель приладів мотоцикла, на свічку запалювання надходить напруга запалювання, а фари, задні ліхтарі та інші освітлювальні прилади переходять в режим очікування, забезпечуючи необхідне живлення для безпечної експлуатації автомобіля.

START Position (Стартова позиція)

Коли перемикач запалювання мотоцикла JH70 переведений у положення START (деякі спрощені моделі не мають цього фізичного положення та використовують окрему кнопку електричного запуску), він підключає ланцюг пускового двигуна, а також підтримує зв’язок із системою запалювання та ланцюгом освітлення. Потім струм приводить в дію механізм стартера, щоб він зчепився з маховиком двигуна, обертаючи колінчастий вал і завершуючи процес запуску двигуна.

Щоб запобігти пошкодженню стартера через перевантаження, це положення зазвичай має механізм захисту від перевантаження по струму, а тривалість одного запуску обмежена 5-8 секундами.

Положення OFF/LOCK (двигун вимкнено/заблоковано)

При повороті ключа в положення ВИМК. або ЗАБЛОКОВАНО контактний механізм повністю роз'єднує всі з'єднання ланцюга, і електроживлення автомобіля припиняється. У той же час ригель корпусу механічного замка висувається і зачіпається з пазом для фіксації керма, фіксуючи кермо під певним кутом, утворюючи фізичний протиугінний бар’єр, який ефективно запобігає переміщенню або довільному повороту автомобіля під час стоянки.

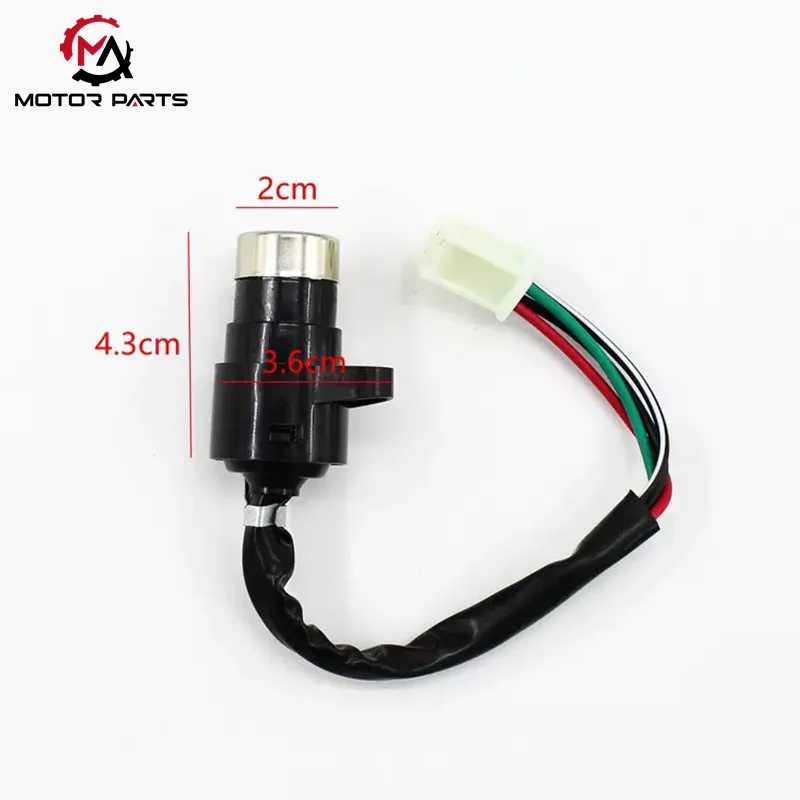

Параметр продукту:

Max Trading з нетерпінням чекає на співпрацю з вами

Поточний глобальний ринок вимикачів запалювання для мотоциклів має сукупний річний темп зростання на 22%, а розмір ринку, як очікується, перевищить 15 мільярдів юанів до 2025 року. Наша продукція зайняла лідируючу позицію на ринку завдяки своїм чотирьом перевагам: повна адаптивність, висока стабільність, інтелектуальність і відповідність. Незалежно від того, чи є ви міжнародним продавцем електронної комерції, регіональним оптовиком запчастин або постачальником виробника транспортних засобів, ми можемо надати персоналізовані логотипи, ексклюзивне пакування, багаторівневу цінову політику та цілодобову підтримку зовнішньої торгівлі 7 × 24 години.
