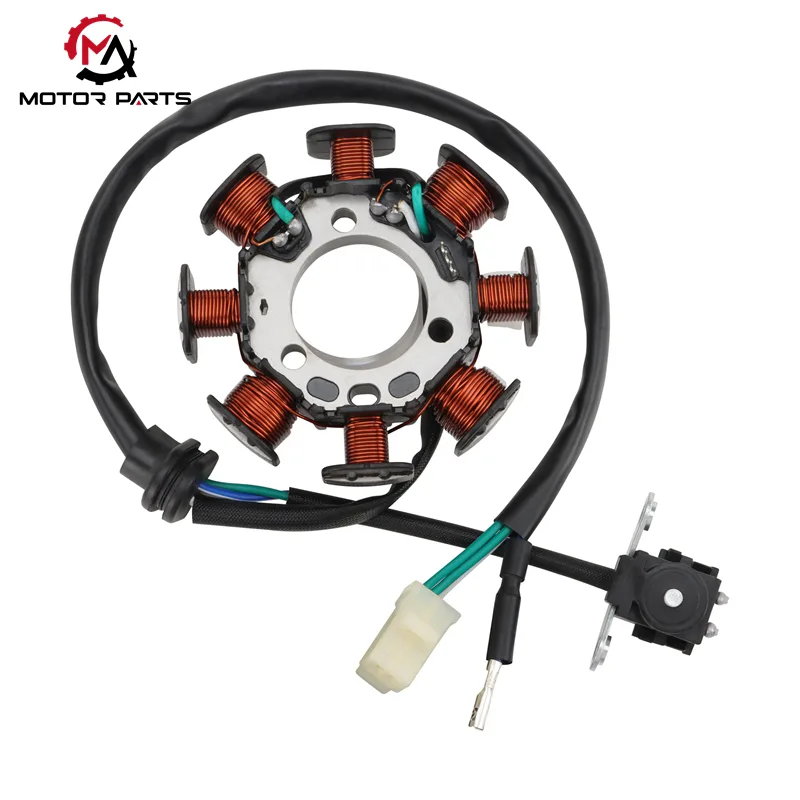

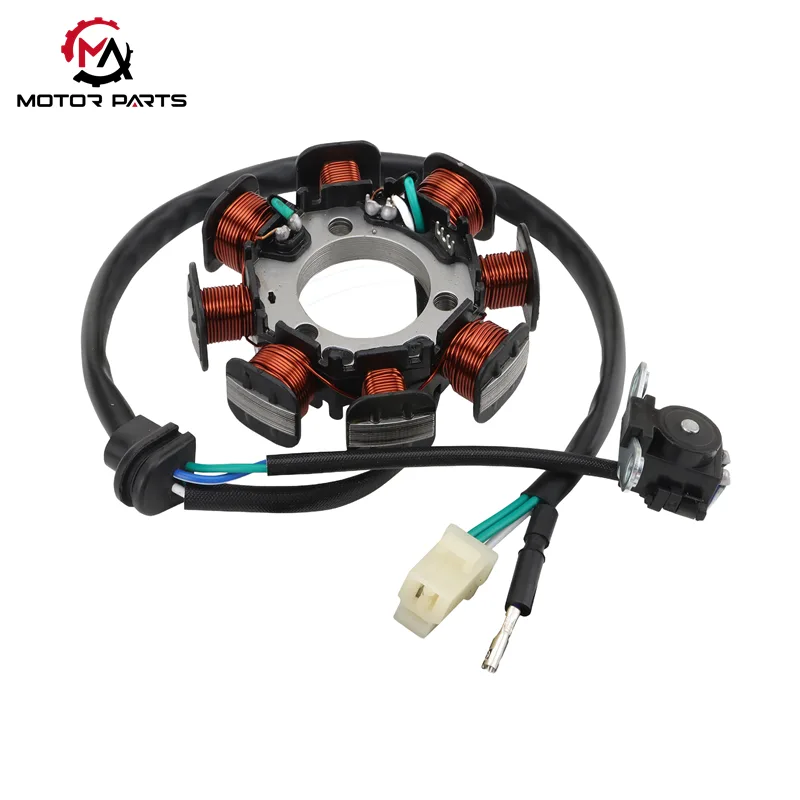

Магнітна котушка мотоцикла CRF150F

Мотоциклетна магнітна котушка CRF150F — це класичний позашляховий мотоцикл початкового рівня, а її однофазна 8-полюсна магнітна котушка служить ядром системи живлення автомобіля. Цей прецизійний компонент, виготовлений компанією Max Trading, є не тільки джерелом живлення для всієї електричної системи мотоцикла, але й ключовою гарантією стабільної роботи автомобіля в суворих умовах бездоріжжя. Він розроблений для задоволення високих вимог до міцності та продуктивності любителів бездоріжжя, має надійні водонепроникні, пилонепроникні та зносостійкі властивості.

1. Структура Композиція

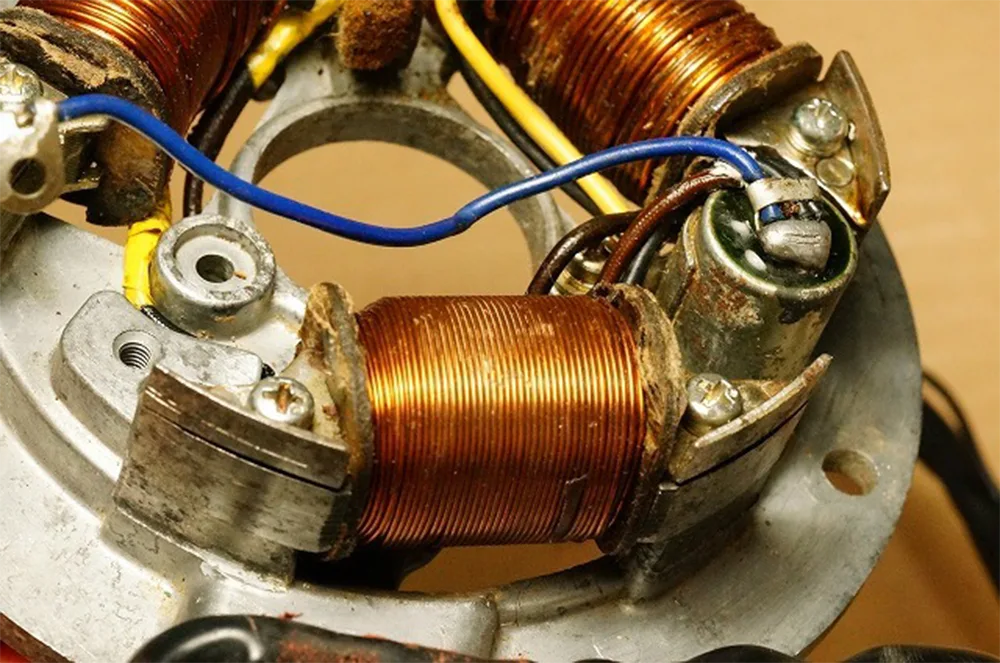

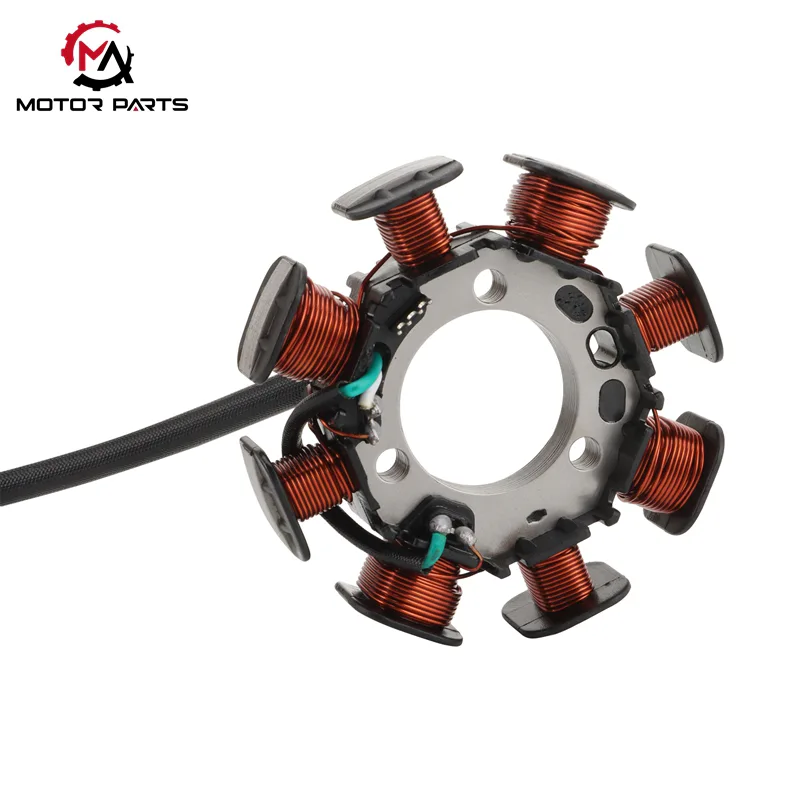

Котушка магнітопровода складається з трьох основних модулів: статорної котушки в зборі, магнітного сталевого компонента ротора та клемного модуля, кожен із яких має суворий вибір матеріалу та структурного дизайну.

2. Принцип роботи

Робота мотоциклетної магнітної котушки CRF150F заснована на законі електромагнітної індукції Фарадея. Коли двигун працює, колінчастий вал обертається магнітом ротора з високою швидкістю, утворюючи динамічне змінне магнітне поле. Група котушок статора розрізає лінії магнітного поля для генерації змінного струму, який потім розподіляється на системи запалювання, зарядки та синхронізації для реалізації скоординованої роботи електричних компонентів мотоцикла.

2.1 Принцип роботи системи запалювання

Принцип підвищення напруги: котушка запалювання діє як підвищувальний трансформатор. Він використовує коефіцієнт витків первинної котушки (зазвичай ≥ 1:100), щоб індукувати вихід змінного струму низької напруги магнето в миттєвий струм високої напруги понад 20 000 В.

Процес керування запалюванням: Струм високої напруги передається до запалювача CDI (запалювання розряду конденсатора), де він накопичується конденсатором накопичення енергії, а потім запускається для вивільнення.

Гарантія згоряння: запальник точно контролює свічку запалювання для генерування потужних запалюючих іскор у кінці такту стиснення двигуна, забезпечуючи повне згоряння паливної суміші та забезпечуючи достатню потужність для мотоцикла.

2.2 Принцип роботи системи заряджання та живлення

Перетворення змінного струму в постійний струм. Сигнал змінного струму, який видає зарядна котушка, є складним і потребує перетворення в постійний струм за допомогою регулятора випрямляча. Сучасні випрямлячі використовують двополухвильові мостові схеми випрямляча в поєднанні з фільтруючими конденсаторами та схемами згладжування.

Стабільна вихідна напруга: перетворений пульсуючий постійний струм оптимізований у стабільний вихід 12 В, який може реалізувати дві основні функції:

Забезпечення постійної напруги та обмеження струму для заряджання свинцево-кислотних/літієвих батарей 12 В;

Забезпечує безперервне живлення бортового електричного обладнання, наприклад фар (35-55 Вт), задні ліхтарі та підсвічування приладів.

2.3 Принцип роботи системи синхронізації запалювання

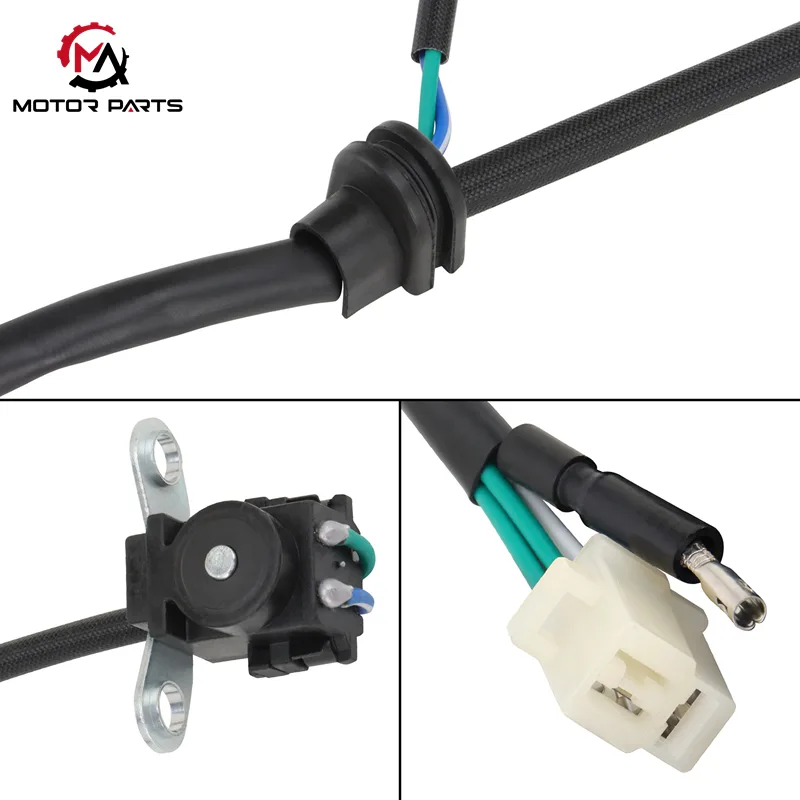

Збір сигналу: тригерна котушка діє як «регулятор часу» магнето. Він сприймає спеціальні виступи або прорізи на роторі, перетворюючи зміну магнітного потоку в електричні сигнали (реалізовані за допомогою датчиків Холла або принципів електромагнітної індукції).

Контроль часу: після формування форми сигналу електричний сигнал точно контролює момент запуску запальника. Для чотиритактного двигуна CRF150F тригерний сигнал зазвичай надсилається, коли кут колінчастого вала становить 18°-22° перед тим, як поршень досягне верхньої мертвої точки (BTDC). Така синхронізація забезпечує оптимальне узгодження між енергією запалювання та рухом поршня, максимізуючи ефективність двигуна та вихідну потужність.

3. Основні переваги для сценаріїв бездоріжжя

Адаптованість до суворих умов: водонепроникність і пилонепроникність IP65, маслостійкий і зносостійкий джгут проводів, може впоратися з брудом, пилом і вибоїстим бездоріжжям.

Стабільна вихідна потужність: високоточна конструкція магнітного поля та система регулятора випрямляча забезпечують стабільне живлення 12 В, уникаючи виходу з ладу електричних компонентів, викликаного коливаннями напруги.

Точний момент запалювання: взаємодія між спусковою котушкою та структурою позиціонування ротора забезпечує точний момент запалювання, покращуючи ефективність згоряння палива та зменшуючи втрати потужності.

Ця модульна інтегрована конструкція об’єднує традиційні незалежні блоки запалювання, заряджання та запуску за рахунок спільного використання магнітного поля статора та ротора. Порівняно з роз’ємною структурою, вона скорочує більше ніж на 30% з’єднувальних ліній, значно знижуючи ймовірність поломок, спричинених ослабленими або вологими лініями в нерівних умовах бездоріжжя. У той же час він покращує ефективність генерації електроенергії на 15% -20%, забезпечуючи гарантію потужності для надійної роботи в екстремальних дорожніх умовах.

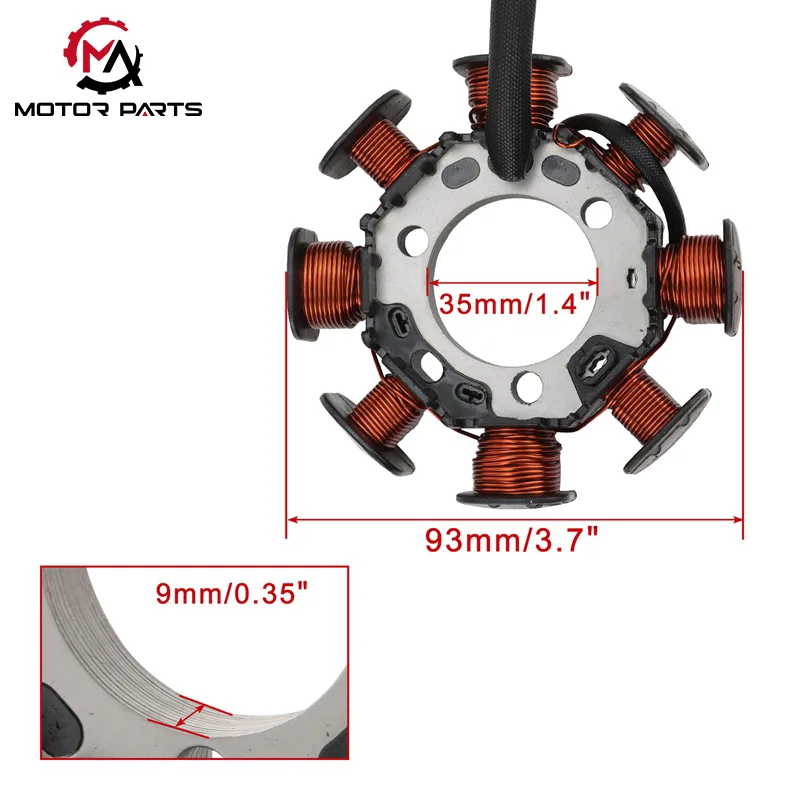

Параметр продукту:

Max Trading завжди йшла в ногу з часом

Дотримуючись тенденції електрифікації та інтелекту для мотоциклів, CRF150F Motorcycle Magneto Coil від Max Trading досягла технологічних інновацій: деякі моделі оснащені мікросхемами інтелектуального контролю стабільності напруги та модулями попередження про несправності. Завдяки системам динамічного моніторингу в режимі реального часу вони точно фіксують ненормальні робочі умови, такі як перевантаження та перегрів котушки, запускають механізми активного захисту за мілісекунди, ефективно ізолюють провідність несправності та комплексно захищають безпеку електричної системи автомобіля. У той же час завдяки видатному дизайну сумісності він ідеально підходить для мотоциклетної електронної системи вприскування палива (EFI) та інтелектуальної приладової панелі, забезпечуючи стійкі та надійні рішення для живлення нових енерготранспортних засобів і інтелектуальних мотоциклів високого класу, стаючи кращим компонентом для інтелектуальної модернізації в галузі.
